Dalam dunia teknik, manufaktur, otomotif, hingga permesinan, akurasi pengukuran adalah segalanya. Kesalahan pengukuran sekecil mm saja sudah cukup untuk membuat sebuah komponen menjadi tidak presisi, sulit dipasang, atau bahkan gagal berfungsi total.
Untuk kebutuhan pengukuran dengan tingkat ketelitian tinggi, mikrometer sekrup (micrometer caliper) menjadi alat ukur yang paling diandalkan. Alat ini mampu mengukur dimensi luar, dalam, hingga kedalaman benda kerja dengan tingkat ketelitian yang jauh lebih tinggi daripada penggaris besi atau jangka sorong (vernier caliper).
Sayangnya, banyak pengguna pemula hanya tahu cara membaca angka hasil akhirnya tanpa memahami bagian-bagian mikrometer sekrup dan fungsi dari setiap komponen tersebut. Padahal, pemahaman anatomi alat ini sangat penting untuk memastikan hasil ukur tetap akurat dan alat tidak cepat rusak.
Yuk, simak ulasan lengkap mengenai fungsi, jenis, anatomi komponen, hingga cara menggunakan mikrometer sekrup secara benar berikut ini!

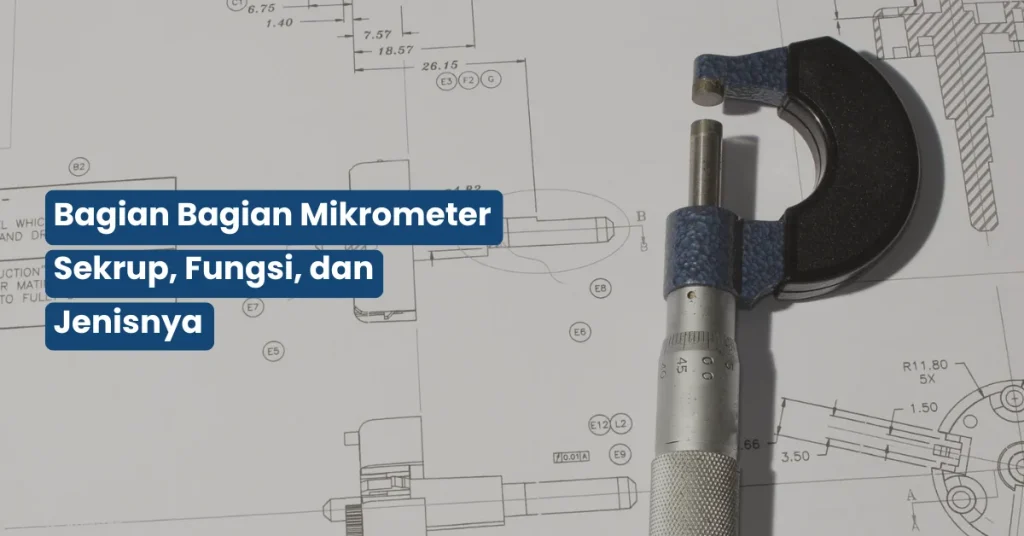

Apa Itu Mikrometer Sekrup?
Mikrometer sekrup adalah alat ukur linear presisi yang digunakan untuk mengukur ketebalan, diameter luar, diameter dalam, atau kedalaman benda kerja.
Alat ini mengandalkan mekanisme ulir presisi (poros berulir). Ketika Anda memutar bagian tabung putar, gerakan rotasi tersebut akan diubah menjadi gerakan maju-mundur linear pada poros pengukur secara sangat halus dan terukur.
Secara umum, tingkat ketelitian yang dimiliki oleh mikrometer sekrup adalah:
- 0,01 mm untuk tipe analog/manual standar.
- 0,001 mm untuk tipe digital atau presisi tinggi.
Karena akurasinya yang tinggi, alat teknik ini menjadi standar wajib dalam pembuatan bearing, poros mesin (shaft), cetakan komponen (mold and dies), pengukuran tebal pelat logam, hingga diameter kawat tipis.
Jenis-Jenis Mikrometer Sekrup Beserta Fungsinya
Sebelum masuk ke pembahasan komponen, Anda perlu tahu bahwa mikrometer terbagi menjadi beberapa jenis berdasarkan orientasi dimensi benda yang akan diukur:
1. Mikrometer Luar (Outside Micrometer)
Ini adalah jenis mikrometer yang paling sering dijumpai di bengkel bubut maupun industri manufaktur. Fungsinya adalah mengukur diameter luar poros, ketebalan material pelat, atau diameter kawat. Rentang ukurnya biasanya bertahap, mulai dari 0–25 mm, 25–50 mm, 50–75 mm, hingga 75–100 mm.
2. Mikrometer Dalam (Inside Micrometer)
Jenis ini memiliki bentuk silinder tanpa rangka lengkung huruf C. Desain ujung pengukurnya dirancang khusus untuk mengukur dimensi bagian dalam suatu benda, seperti diameter lubang bor (bore silinder), lebar alur internal, atau diameter dalam pipa.
3. Mikrometer Kedalaman (Depth Micrometer)
Mikrometer ini memiliki alas datar (base) yang lebar dan poros pengukur yang memanjang ke bawah. Fungsinya khusus untuk mengukur kedalaman suatu lubang, celah, atau kedalaman alur pasak pada mesin.
4. Mikrometer Digital
Tipe modern yang bisa diaplikasikan pada ketiga jenis di atas. Mikrometer ini dilengkapi dengan layar LCD digital untuk menampilkan hasil pengukuran secara langsung. Keunggulannya adalah proses pembacaan yang super cepat, minim risiko salah baca akibat kelalaian manusia (human error), serta bisa mengubah satuan mm ke inci secara instan.
9 Bagian-Bagian Mikrometer Sekrup dan Fungsinya
Untuk dapat mengoperasikannya secara optimal, berikut adalah 9 bagian penting pada mikrometer sekrup analog yang wajib Anda pahami fungsinya:
1. Frame (Rangka Huruf C)
Frame adalah badan utama mikrometer yang berbentuk melengkung seperti huruf C. Bagian ini dibuat dari baja tuang berkualitas tinggi yang tebal dan tahan panas. Fungsinya adalah menopang seluruh komponen mikrometer sekaligus menjaga kestabilan alat agar tidak memuai atau melengkung saat digenggam oleh tangan operator.
2. Anvil (Landasan Tetap)
Anvil terletak di ujung salah satu lengan frame. Komponen ini bersifat statis (tidak bergerak). Fungsinya adalah sebagai titik acuan nol (reference point) dan menahan salah satu sisi permukaan benda kerja yang sedang diukur.
3. Spindle (Poros Gerak)
Spindle adalah poros silinder yang berhadapan langsung dengan anvil. Berbeda dengan anvil, spindle dapat bergerak maju mundur mendekati atau menjauhi landasan tetap. Fungsinya adalah menjepit benda kerja yang diukur bersama dengan anvil.
4. Sleeve (Silinder Skala Utama)
Sleeve adalah tabung silinder statis yang letaknya berada di dalam thimble. Di permukaan sleeve inilah guratan Skala Utama berada. Skala ini menampilkan angka dalam satuan milimeter ($\text{mm}$) dan setengah milimeter ($0.5\text{ mm}$).
5. Thimble (Tabung Putar)
Thimble adalah tabung luar yang dapat diputar oleh tangan operator. Ketika thimble diputar, spindle akan ikut bergerak maju atau mundur. Di bagian ujung keliling thimble terdapat Skala Putar (Skala Nonius) yang berfungsi menunjukkan pecahan desimal dari milimeter.
6. Ratchet Stop (Knop Pemutar Halus)
Terletak di ujung paling belakang alat. Ratchet stop adalah knop kecil yang berfungsi untuk mengontrol tekanan pengukuran. Ketika ujung spindle sudah hampir menyentuh benda kerja, Anda harus berhenti memutar thimble dan beralih memutar ratchet stop ini hingga terdengar bunyi klik 2–3 kali. Hal ini bertujuan agar jepitan tidak terlalu keras sehingga bodi mesin tidak rusak dan hasil ukur tetap konsisten.
7. Lock Nut / Lock Lever (Pengunci Poros)
Komponen berupa tuas kecil atau cincin putar yang terletak dekat dengan spindle. Fungsinya adalah untuk mengunci posisi spindle agar tidak bergeser setelah benda kerja dilepaskan, sehingga operator bisa membaca angka skala dengan tenang tanpa takut ukurannya berubah.
8. Skala Utama
Garis-garis horizontal dan vertikal yang tercetak pada sleeve. Garis bagian atas menunjukkan angka milimeter bulat (1, 2, 3 mm, dst), sedangkan garis bawah menunjukkan nilai tengah ($0.5\text{ mm}$).
9. Skala Putar (Nonius)
Skala yang melingkari keliling thimble. Skala ini umumnya terdiri dari angka 1 sampai 50. Setiap pergeseran 1 garis pada skala putar ini mewakili nilai sebesar 0,01 mm.
Panduan Cara Menggunakan Mikrometer Sekrup dengan Benar
Agar hasil pengukuran akurat hingga tingkat mikron dan alat tidak cepat aus, ikuti 7 langkah prosedural berikut:
Bersihkan Alat dan Komponen
Lap permukaan anvil dan spindle menggunakan kain bersih bebas serat. Pastikan tidak ada debu, sisa oli, atau serpihan besi yang menempel karena kotoran tipis bisa merusak hasil presisi.
Kalibrasi ke Titik Nol
Putar thimble hingga spindle menyentuh anvil. Perhatikan apakah garis angka 0 pada skala putar (thimble) sudah lurus tepat dengan garis tengah horizontal pada skala utama (sleeve). Jika belum sejajar, lakukan kalibrasi menggunakan kunci penyetel bawaan.
Posisikan Benda Kerja
Buka rahang mikrometer, lalu letakkan benda kerja (misal: pelat atau poros) di antara anvil dan spindle.
Putar Thimble
Putar thimble searah jarum jam hingga spindle mendekati permukaan benda kerja.
Gunakan Ratchet untuk Pengencangan Akhir
Begitu spindle sedikit menyentuh benda, pindahkan tangan Anda ke Ratchet Stop. Putar perlahan sampai terdengar bunyi “klik… klik… klik” sebanyak 2-3 kali.
Kunci Spindle
Geser tuas lock nut ke posisi mengunci agar poros tidak berputar lagi.
Baca Hasilnya
Hasil Pengukuran = Skala Utama + Skala Nonius
Contoh Kasus Pembacaan:
Jika pada Skala Utama terlihat garis melewati angka 10 mm dan di bagian bawah terlihat garis 0,5 mm (artinya 10.5mm). Lalu pada Skala Putar, garis yang lurus dengan garis horizontal menunjukkan angka 32 (artinya times 0.01 = 0.32 mm).
Maka total hasil ukurnya adalah: 10.5 mm + 0.32 mm = 10.82 mm.
Kesimpulan
Mikrometer sekrup adalah instrumen ukur yang sangat krusial di dunia teknik industri. Dengan memahami fungsi dari bagian-bagiannya seperti frame, anvil, spindle, sleeve, thimble, hingga ratchet stop, Anda tidak hanya bisa menghasilkan pengukuran yang akurat dan konsisten, tetapi juga bisa merawat alat ukur investasi berharga ini agar terhindar dari kerusakan dini.
